Основным нормативным документом, устанавливающим требования является ГОСТ Р 53254— 2009 ТЕХНИКА ПОЖАРНАЯ. ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ СТАЦИОНАРНЫЕ. ОГРАЖДЕНИЯ КРОВЛИ.
Пожарные лестницы
Пожарные лестницы бывают двух видов - вертикальные и маршевые. Вертикальные лестницы требуются для целей тушения пожара и обслуживания здания, а маршевые лестницы к тому же могут использоваться как эвакуационные пути.
Необходимость устройства пожарных лестниц:
Для зданий высотой 10 метров и более от уровня проезда пожарных машин до верха наружной стены (парапета) или до карниза кровли должны предусматриваться выходы на кровлю, в том числе по наружным пожарным лестницам.
Число выходов на кровлю следует выполнять не менее, чем один выход:
- на каждые полные и неполные 100 м длины здания с чердачным покрытием;
- один выход на каждые полные и неполные 1000 м2 площади кровли здания с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и ф4;
- по пожарным лестницам через 200 м по периметру производственных зданий;
- на каждые полные и неполные 40000 м2 кровли производственных зданий (наружные лестницы допускается использовать при условии высоты здания до отметки чистого пола верхнего этажа не более 30 м).
Допускается не предусматривать пожарные лестницы:
- на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода;
- для выхода на кровлю одноэтажных зданий с покрытием площадью не более 100 м2

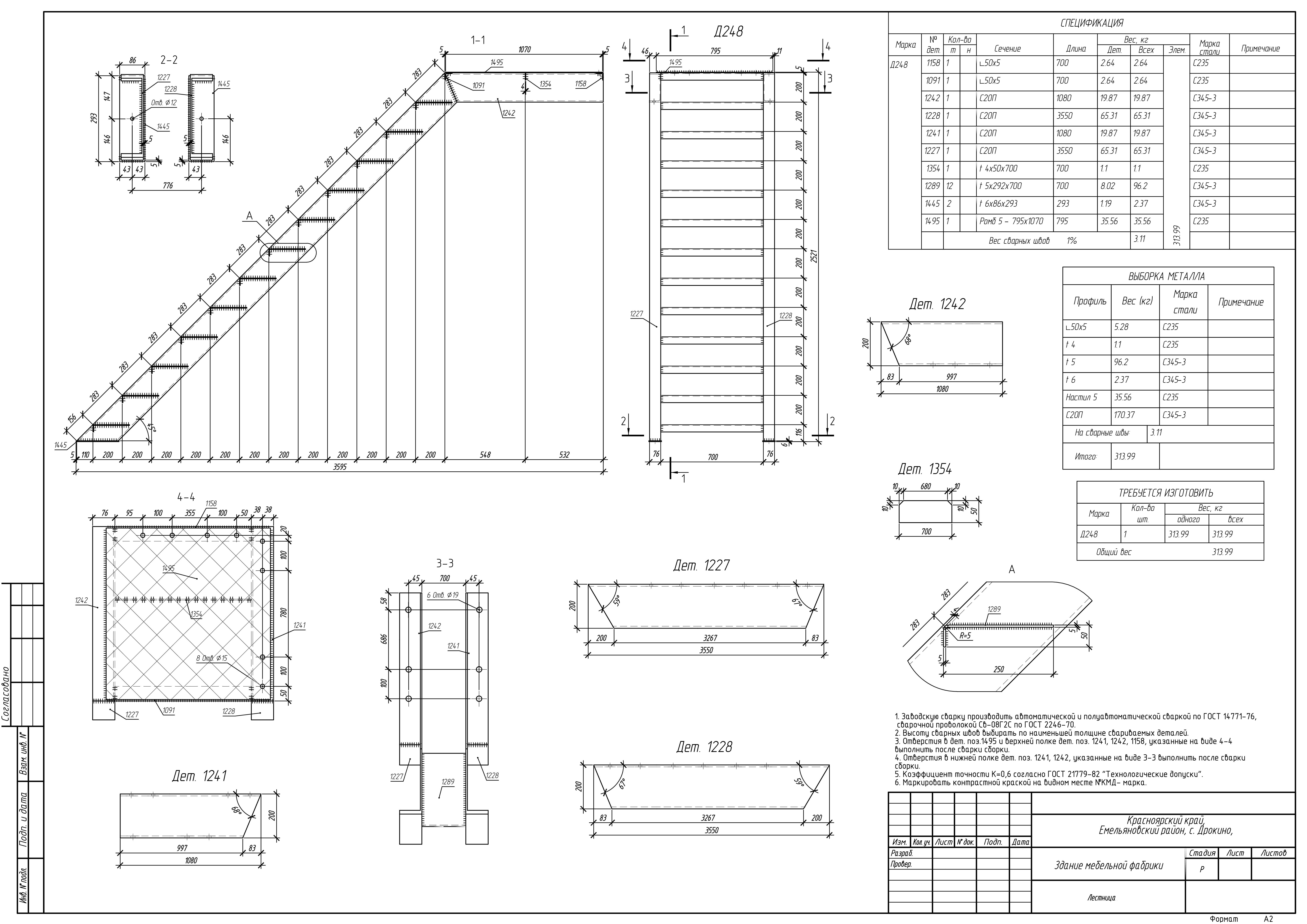

Проектирование лестниц
При проектировании пожарных лестниц специалисту требуется не только правильно подобрать тип конструкции и материал, из которого она будет изготовлена, но и учесть:
- особенности месторасположения лестницы;
- габаритные параметры конструкции: вес, длина, ширина, количество пролетов и ступеней, а также высота ограждений;
- необходимую максимальную пропускную способность лестницы.
Какая бы конструкция не была выбрана проектировщиком, лестница должна быть надежной, прочной и выдерживать требуемые нагрузки.

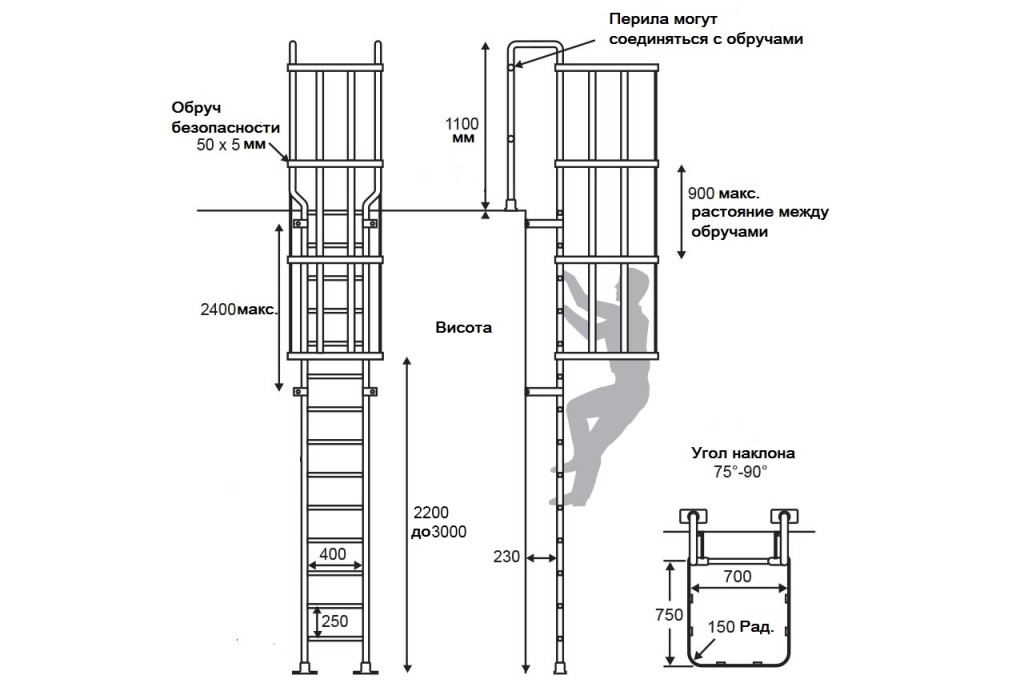

Вертикальные лестницы
Вертикальная лестница - это пожарная лестница, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.
В каких случаях используют вертикальные пожарные лестницы:
- для подъема пожарных на высоту не более 20 метров;
- в местах перепада высот кровли зданий более 1 м, но не более 20 м;
Технические требования:
- Пожарные лестницы должны выполняться из негорючих материалов.
- При высоте лестницы более 6 м, должно быть предусмотрено ограждение.

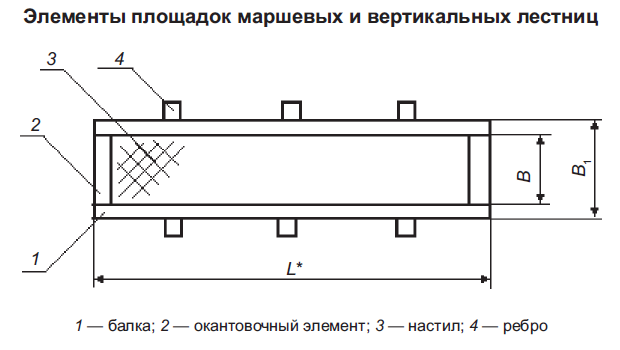

- Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.
- Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.
- Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.
Размеры элементов вертикальных лестниц
| Тип лестницы | l, мм (не более) | l1, мм (не более) | h, мм (не более) | h1, мм (не более) | В, мм (не менее) | В1, мм (не менее) | c, мм (не менее) |
| без ограждения | 350 | 3500 | 1500 | --- | 600 | --- | 300 |

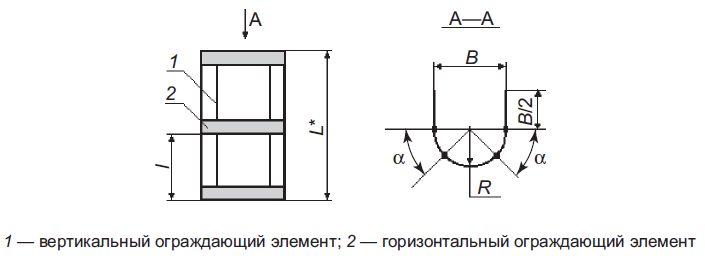

Размеры элементов ограждения вертикальных лестниц
| l, мм (не более) | В, мм (не менее) | R, мм (не более) | α |
| 500 | 800 | 400 | 45° - 60° |

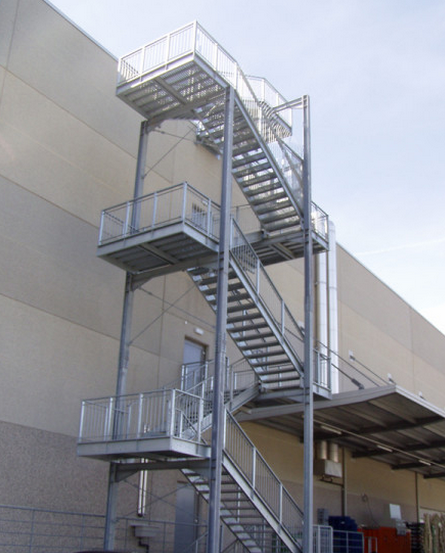

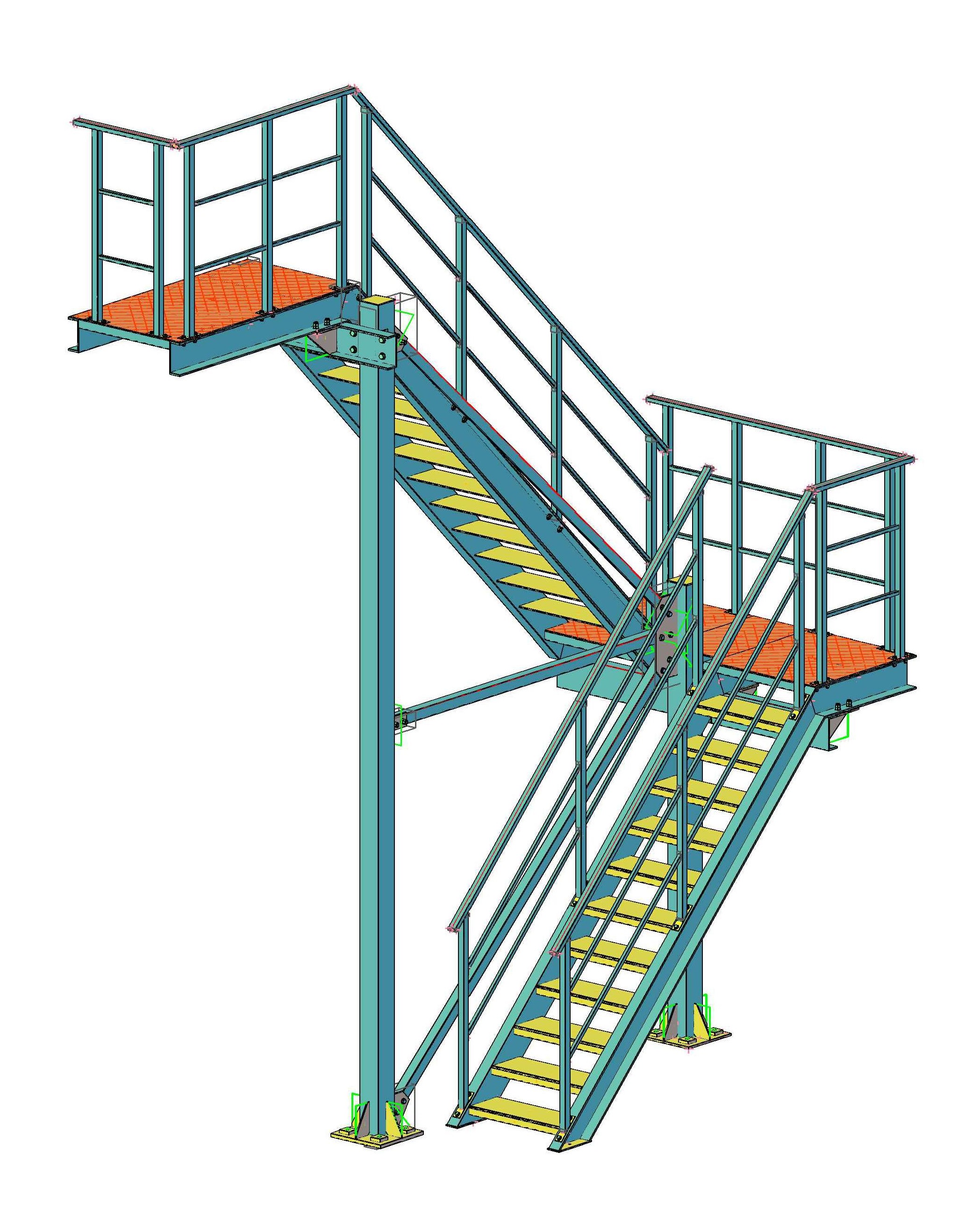

Маршевые лестницы

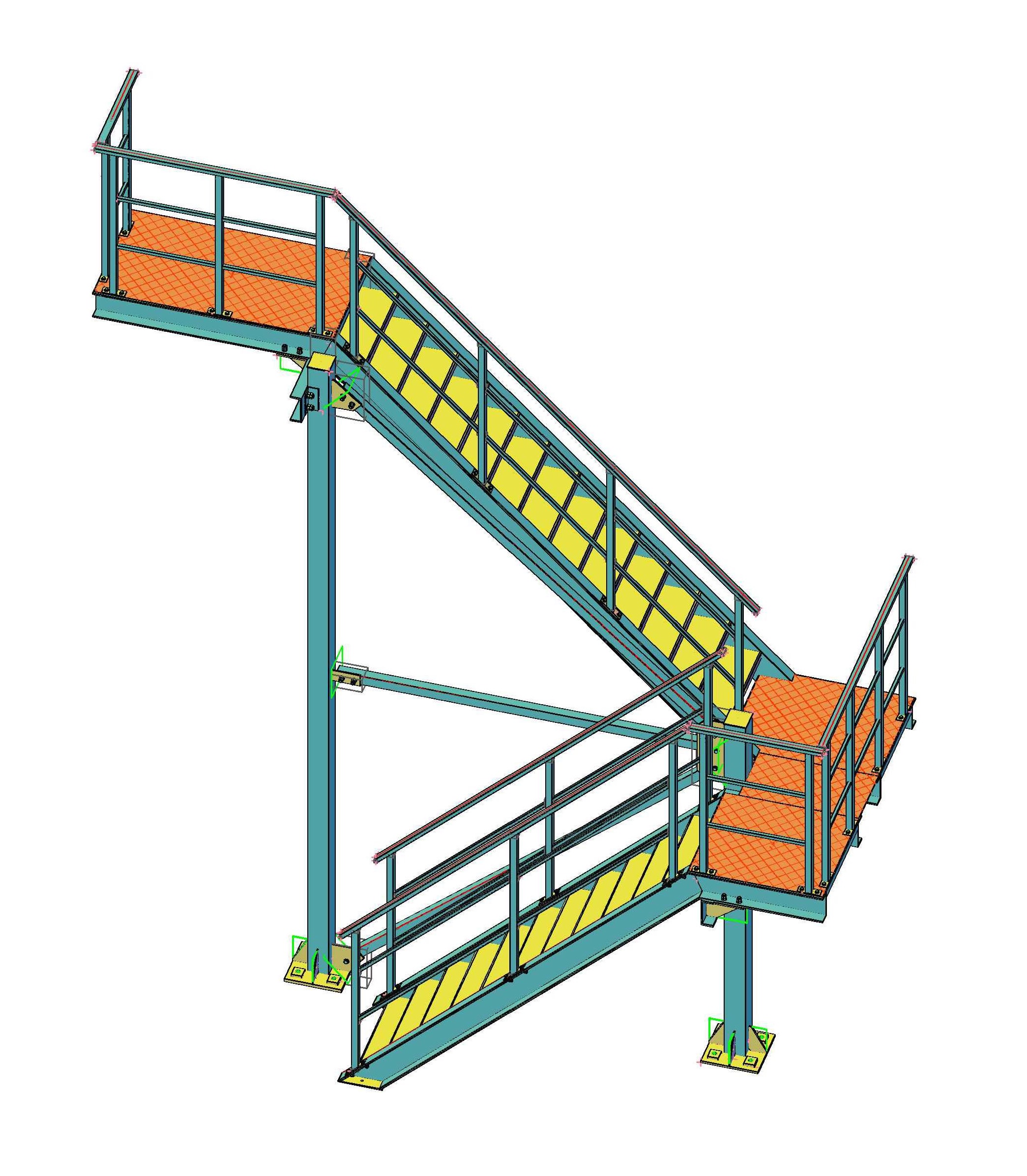

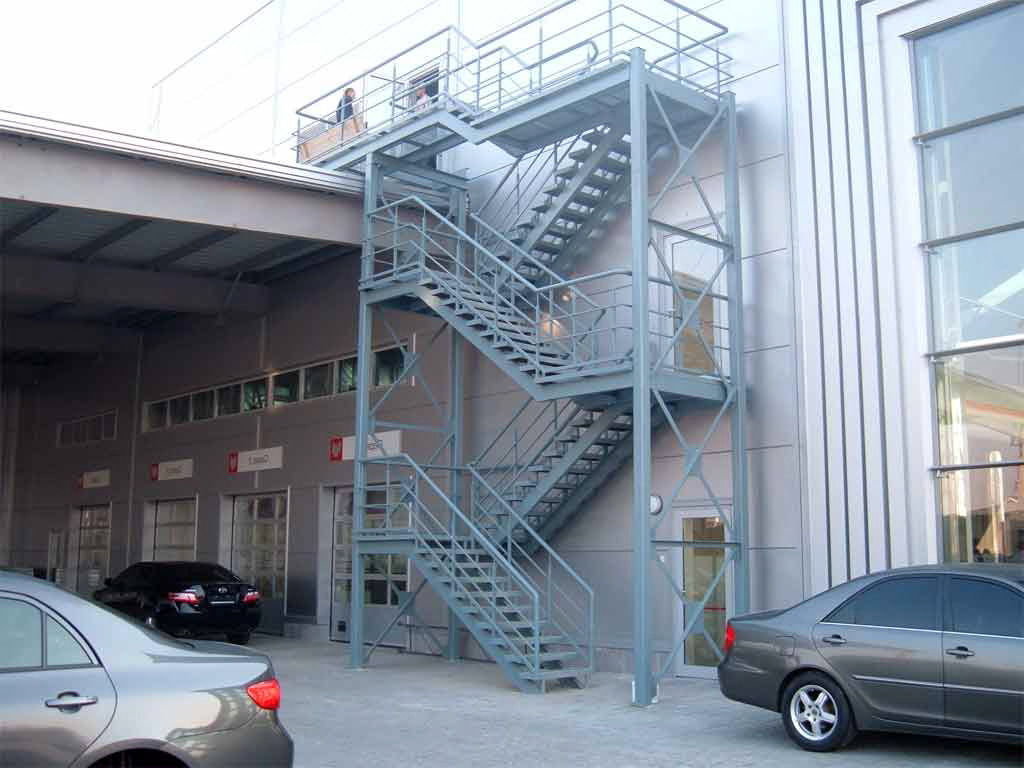

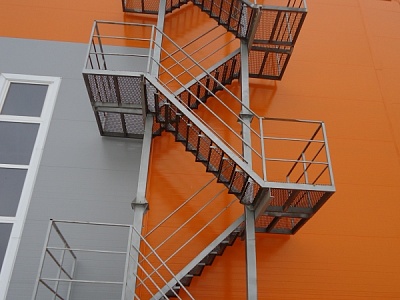

Маршевая лестница - это пожарная (эвакуационная) лестница, состоящая из жестко соединенных между собой маршей и площадок.
Маршевые наружные лестницы бывают эвакуационными (3-го типа - наружные открытые) или пожарными типа П2, предназначенными для обеспечения тушения пожара и проведения спасательных работ (с допустимым углом наклона до 80,5º).
Необходимость устройства маршевых пожарных лестниц:
Маршевыми должны быть пожарные лестницы, предназначенные для подъема пожарных на высоту более 20 метров и в местах перепада высоты кровли более 20 метров.
Необходимость устройства эвакуационных лестниц определяется исходя из требуемого количества эвакуационных выходов.
Размещение маршевых лестниц:
Наружные эвакуационные лестницы должны располагаться не ближе 1 м от окон, предпочтительно у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30.
Технические требования:
Пожарные лестницы (в том числе ступени и площадки) должны выполняться из негорючих материалов.
Направление открывания двери, ведущей из здания на наружную лестницу, не нормируется.
Для маршевых лестниц должны соблюдаться следующие размеры:
- ширина ступени — не менее 0,25 м;
- высота ступени — не более 0,22 м;
- высота ограждений маршей и площадок — не менее 1,2 м;
- ширина лестниц — не менее 0,9 м.
Для эвакуационных лестниц ширину определяют расчетом, исходя из числа людей (по СП 1.13130.2009).
Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.
Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 мм (для прокладки пожарных рукавов).
Расстояние от нижней ступени пожарной лестницы до земли выполняется не более шага ступеней в лестничном марше.

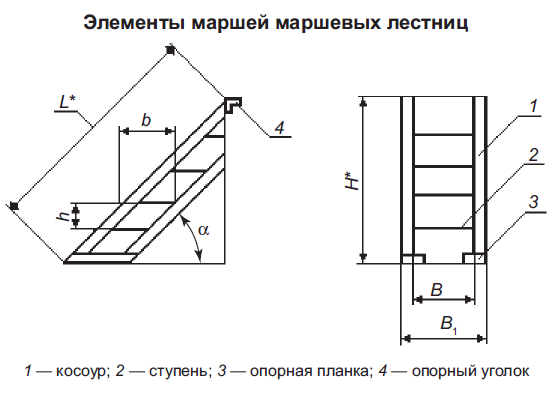

Размеры элементов лестничных маршей в зависимости от угла наклона маршей:
| Угол наклона, α | h, мм (не более) | b, мм (не менее) | В, мм (не менее) | В1, мм (не менее) |
| 45° (уклон 1:1) | 200 | 200 | 500 | 600 |
| 60° (уклон 1:1,7) | 300 | 200 | 500 | 600 |
| 80,5° (уклон 1:6) | 300 | 200 | 500 | 600 |

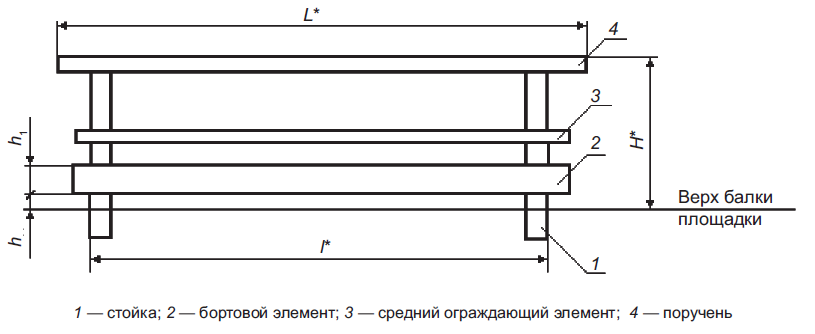

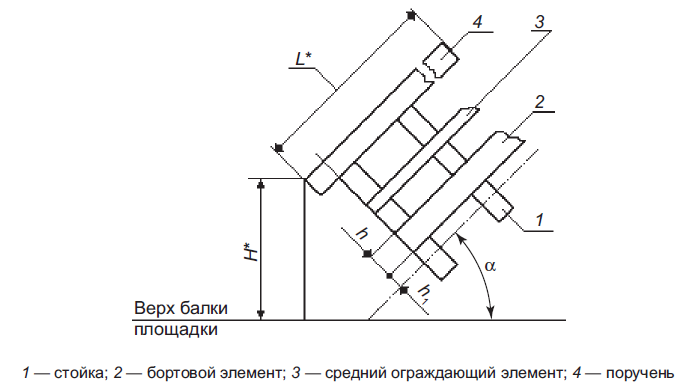

Элементы ограждения лестничного марша
Размеры элементов ограждения лестничных маршей:
| Н, мм (не менее) | h, мм (не менее) | h1, мм (не менее) |
| 1000 | 15 | 140 |
*не регламентируется
Высота ограждений лестниц, используемых детьми, должна быть не менее 1,2 м, а в дошкольных учреждениях для детей с нарушением умственного развития — 1,8 или 1,5 м при сплошном ограждении сеткой.
В, мм, не менее - 500
В1, мм, не менее - 600
H, мм, не менее - 1000
h, мм, не менее - 15
h1, мм, не менее - 140

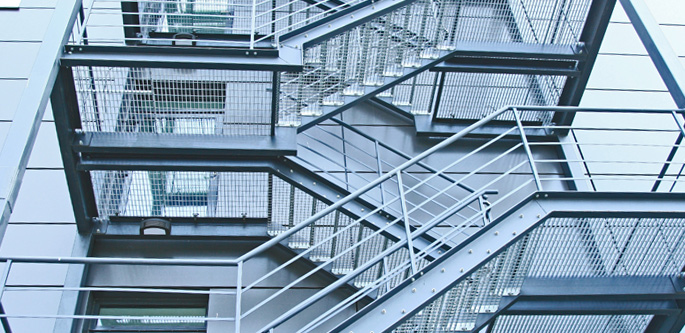

Настилы площадок и ступени лестничных маршей выполняют одним из следующих типов:
Сплошные:Ф — из рифленой стали;
Решетчатые:Ш — из штампованных элементов;
Р — из полос на ребро и круглой стали;
С — из полос на ребро в одном направлении;
В — из просечно-вытяжной стали.
Для детских дошкольных учреждений настилы площадок допускается изготавливать только сплошными, ступени — типов Ш или В.
